一．簡介（LYJD8000電力儀器現貨市場“在線接地電阻監測系統"服務快捷深受廣大客戶好評）
LYJD8000接觸式在線接地電阻測試儀是我公司十多年致力于“接地電阻檢測技術研究"的又一高新的技術產品，采用精密三線法或簡易二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。用戶可以選擇RS232或RS485通訊，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。
LYJD8000接觸式在線接地電阻測試儀由檢測儀、監控軟件等組成，檢測儀超大LCD顯示，非常直觀；可以通過其按鍵設置報警臨界值，具有聲光報警指示；外殼材料有耐高低溫、防腐、阻燃等特性，確保野外、礦井下、室內等長時間在線監測的高精度、高穩定性、高可靠性。監控軟件可以實時顯示被測接地電阻、接地電壓的值，可以通過檢測儀或監控軟件設置自動監控記錄間隔時間，間隔記錄時間設置范圍為1～999小時，其自動記錄存儲的數據可以生成報表，方便保存、歷史數據查詢、打印、分析等。
LYJD8000接觸式在線接地電阻測試儀適用于輸電線路桿塔接地，地下礦井設備接地，氣象防雷接地，石油化工接地，通訊接地，變配電站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。
二．量程及精度（LYJD8000電力儀器現貨市場“在線接地電阻監測系統"服務快捷深受廣大客戶好評）
測量功能 | 量 程 | 精度 | 分辨率 |
接地電阻 | 0.01Ω～20Ω | ±1%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地電壓 | 0～600V AC | ±1%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
三．技術規格（LYJD8000電力儀器現貨市場“在線接地電阻監測系統"服務快捷深受廣大客戶好評）
功 能 | 在線監測接地電阻、接地電壓、等電位聯結電阻、低值電阻等 |
電 源 | 標準：12V±1VDC、150mA Max. 選配：24V±1VDC |
測量方式 | 精密三線測量、簡易兩線測量 |
測量方法 | 接地電阻：額定電流變極法，測量電流3mA Max，820Hz； 對地電壓：平均值整流 |
數據模式 | 平均值 |
顯示模式 | 4位超大LCD顯示 |
測量指示 | 測量中LCD倒計數指示 |
LCD尺寸 | 128mm×75mm；顯示域：124mm×67mm |
儀表尺寸 | 高寬厚：190mm×117mm×54mm |
測量時間 | 對地電壓：約2次/秒；接地電阻：約30秒/次 |
測量次數 | 5000次以上(測量10Ω，測1次，停30秒再測) |
線路電壓 | 測量對地電壓：AC 600V以下測量 |
儀表接口 | 插拔式接線端子：9針端子座 |
通訊方式 | RS485(或選配RS232) |
通 訊 線 | USB轉RS485通訊線(或選配USB轉RS232通訊線) |
換 檔 | 自動換檔 |
數據存儲 | 400組，閃爍顯示“FULL"符號表示存儲已滿 |
間隔時間 | 自動監測間隔時間設置范圍：1～999小時 |
數據查閱 | 數據查閱功能：“READ"符號顯示 |
溢出顯示 | 超量程溢出功能：“OL"符號顯示 |
功 耗 | 背光：20mA Max |
待機: 25mA Max | |
測量：70mA Max | |
報警提示 | 聲光報警 |
電源電壓 | 當電源電壓低于7.8V時，電源電壓低符號顯示，提醒更換電源。 |
質 量 | 檢測儀：450g |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒 |
絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |

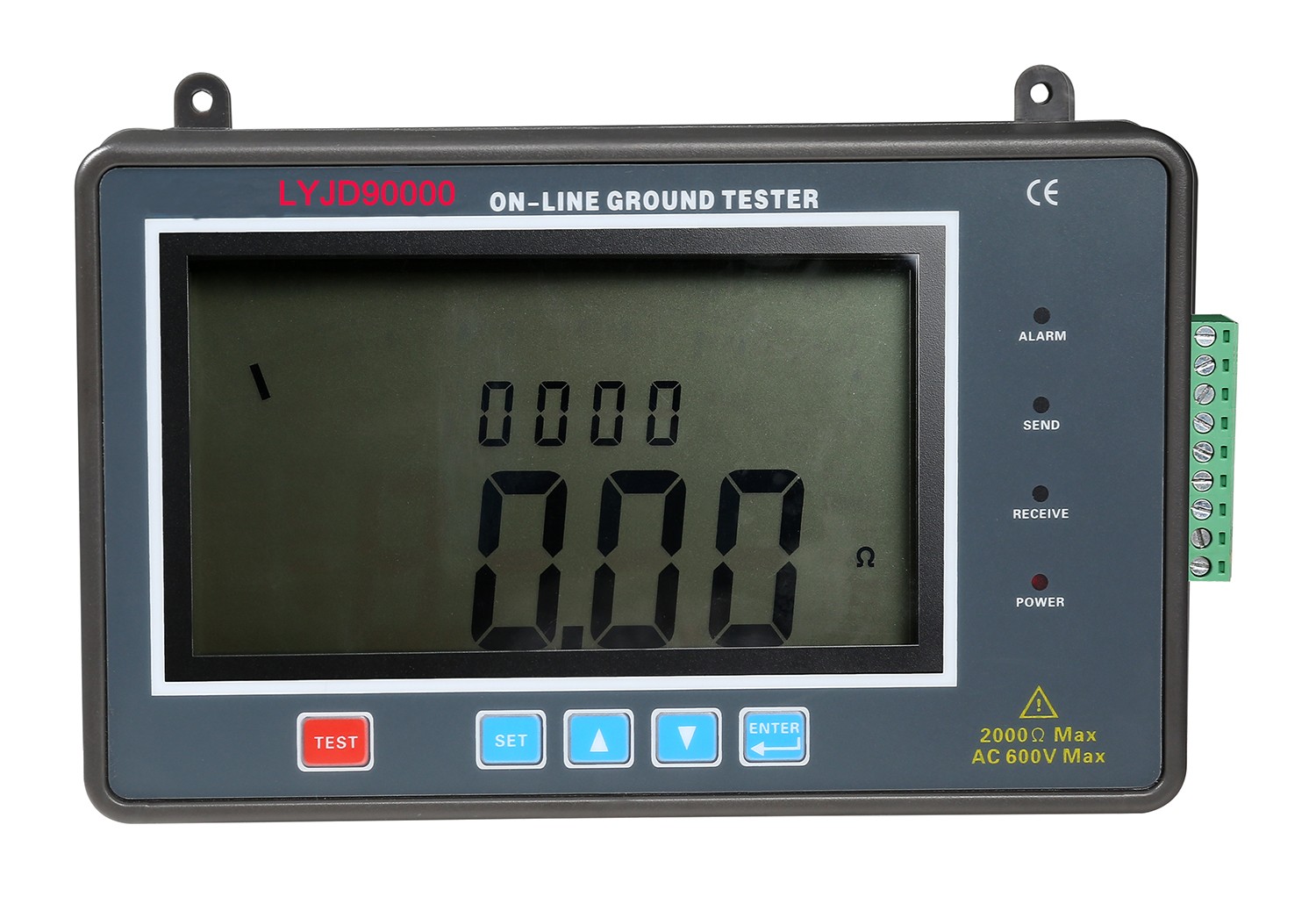

四．結構尺寸
1. 電源正接口(Vin) 2. 電源地(GND)
3. 通訊地(GND) 4. RS232的R端/RS485的B端(R/B)
5. RS232的T端/RS485的A端(T/A) 6. 預留備用端子(暫不使用)
7. C端(電流極) 8. P端(電壓極)
9. E端(接地極) 10. 液晶屏
11. 報警指示燈(ALARM) 12. 發送指示燈(SEND)
13. 接收指示燈(RECEIVE) 14. 電源指示燈(POWER)
15. ENTER鍵 16. 向下鍵
17. 向上鍵 18. SET鍵
19. TEST鍵 20. 安裝孔
